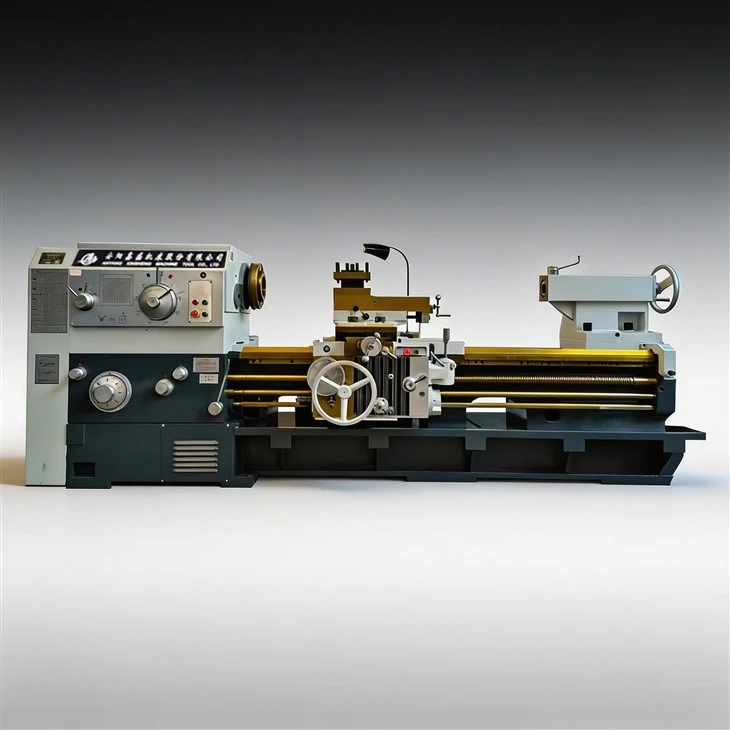

D描述
该系列车床适用于车削内外圆柱面、圆锥面、其他车削面、端面等各种车削作业，还可加工公制、英制、模数、径径螺纹等各种常用螺纹-以及钻孔、攻丝、翻槽等。该机器可加工钢、铸铁和有色金属等材料。机器完成后，在300mm的测量长度上，圆度误差不大于0.01mm，圆柱度误差不大于0.04mm；扭转平面床身，优质铸铁精心制造，导轨面感应淬火精密，床身宽度600mm；导轨由铁氟龙柔性导轨组成，导轨耐磨-、耐振动、精度保持性好；主轴采用三支撑结构，刚性高，精度高，可强力切削。主轴通孔为Ф100mm大孔； 18档速度范围宽，可以选择更合理的速度；可直接车削公制和英制螺纹；滑盒具有快速移动的主体。
范围
|
项目 |
单位 |
CW6180 |
CW61100 |
|
加工范围 |
|||
|
床身上最大回转直径 |
毫米 |
800 |
1000 |
|
过滑板回转直径 |
毫米 |
480 |
680 |
|
最大工件长度 |
毫米 |
1500 2000 3000 4000 5000 6000 |
|
|
最大切削长度 |
毫米 |
1350 1850 2850 3850 4850 5850 |
|
|
床身导轨宽度 |
毫米 |
600 |
|
|
主轴 |
|||
|
主轴端部代号 |
毫米 |
C11（C15可选） |
|
|
主轴通孔直径 |
毫米 |
100（140可选） |
|
|
主轴前端锥孔 |
1:20 |
||
|
主轴转速范围 |
转/分 |
6~800 |
|
|
主轴转速种数 |
18 |
||
|
进给 |
|||
| 纵横进给量范围 |
64; 0.1~24.32 |
||
|
横纵进给量比 |
1/2 |
||
|
丝杠螺距 |
毫米 |
12 |
|
|
公制螺纹种数范围 |
50; 1~240 |
||
|
英制螺纹种数范围 |
26; 14~1 |
||
|
模块螺纹种数范围 |
53; 0.5~120 |
||
| 径节螺纹种数范围 |
24; 28~1 |
||
|
溜板快移速度 |
毫米/分钟 |
4000 |
|
|
刀架 |
|||
| 主轴中心至刀具安装基面垂直距离 |
毫米 |
33 |
|
|
刀架回转角度 |
程度 |
±90度 |
|
|
下刀架最大横向行程 |
毫米 |
500 |
|
|
上刀架最大行程 |
毫米 |
200 |
|
|
刀杆截面 |
毫米 |
32 (202x202) |
|
|
尾座 |
|||
| 尾座套筒直径 |
毫米 |
100 |
|
|
尾座套筒行程 |
毫米 |
250 |
|
|
尾座套筒锥孔 |
mores 6 |
||
|
其他的 |
|||
|
主电机功率 |
千瓦 |
11 |
|
|
长度 |
毫米 |
3670 3985 5165 6220 7400 8260 |
|
|
宽度 |
毫米 |
1730 |
|
|
高度 |
毫米 |
1450 |
|
标准配置
Φ400三爪卡盘一套
主轴顶尖套一个
2米以上规格带中心架、跟刀架
一套照明和冷却装置
一组地脚螺栓
特殊配置
特殊尺寸三爪和四爪卡盘
特殊尺寸，带跟刀架和中心架
可选配Φ140主轴通孔孔径
莫式6#活顶尖
